一、產品介紹
輸入電抗器：是限流設備，用于驅動器（變頻器）的輸入側，保護交流驅動器不受瞬態超壓的影響。有降低浪涌和峰值電流，提高真實功率因數，抑制電網諧波，改善輸入電流波形的作用。
輸出電抗器：用于平滑濾波，降低瞬變電壓dv/dt，延長電機壽命。可以降低電機噪音，減低渦流損耗。降低輸出高次諧波造成的漏電流。保護變頻器內部的功率開關器件。
二、產品特點
輸入電抗器：采用了高性能的箔式繞組結構，具有直流電阻小，抗短路能力強，短時間過載能力強；采用高性能的F級以上的復合絕緣材料，使產品在嚴酷的工作條件下依然可以保持可靠的性能；電抗器設計磁通密度低，線性度好，過載能力強，配合真空壓力浸漬工藝電抗器噪音小；鐵芯采用優質低損耗冷軋取向硅鋼片，電抗器損耗小，效率高，溫升低。
輸出電抗器：可以根據客戶使用頻率的高低合理選取磁性材料（硅鋼片，鐵氧體，非晶鐵心，磁粉芯）；采用了高性能的箔式繞組結構，具有直流電阻小，抗電磁力能力強，短時間過載能力強；采用高性能的F級以上的復合絕緣材料，使產品在嚴酷的工作條件下依然可以保持可靠的性能；電抗器設計磁通密度低，線性度好，過載能力強，配合真空壓力浸漬工藝電抗器噪音小。
三、使用環境條件
輸出電抗器：用于平滑濾波，降低瞬變電壓dv/dt，延長電機壽命。可以降低電機噪音，減低渦流損耗。降低輸出高次諧波造成的漏電流。保護變頻器內部的功率開關器件。
二、產品特點
輸入電抗器：采用了高性能的箔式繞組結構，具有直流電阻小，抗短路能力強，短時間過載能力強；采用高性能的F級以上的復合絕緣材料，使產品在嚴酷的工作條件下依然可以保持可靠的性能；電抗器設計磁通密度低，線性度好，過載能力強，配合真空壓力浸漬工藝電抗器噪音小；鐵芯采用優質低損耗冷軋取向硅鋼片，電抗器損耗小，效率高，溫升低。
輸出電抗器：可以根據客戶使用頻率的高低合理選取磁性材料（硅鋼片，鐵氧體，非晶鐵心，磁粉芯）；采用了高性能的箔式繞組結構，具有直流電阻小，抗電磁力能力強，短時間過載能力強；采用高性能的F級以上的復合絕緣材料，使產品在嚴酷的工作條件下依然可以保持可靠的性能；電抗器設計磁通密度低，線性度好，過載能力強，配合真空壓力浸漬工藝電抗器噪音小。
三、使用環境條件
1、海拔高度不超過1500米；
2、運行環境溫度-25℃至+45℃，相對濕度不超過90%；
3、周圍無有害氣體，無易燃易爆物品；
4、周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。
四、主要技術參數
1、額定工作電壓：380V/50Hz或660V/50Hz
2、額定工作電流：5A至1600A 40℃
3、抗電強度：鐵芯-繞組 3000VAC/50Hz/5mA/10s無飛弧擊穿(工廠測試)
4、絕緣電阻：1000VDC絕緣阻值≥100MV
5、電抗器噪音：小于65dB（與電抗器水平距離點1米測試）
6、防護等級：IP00
7、絕緣等級：F級以上
8、變頻器輸出電抗器執行標準：GB/T1094.6 GB19212.21

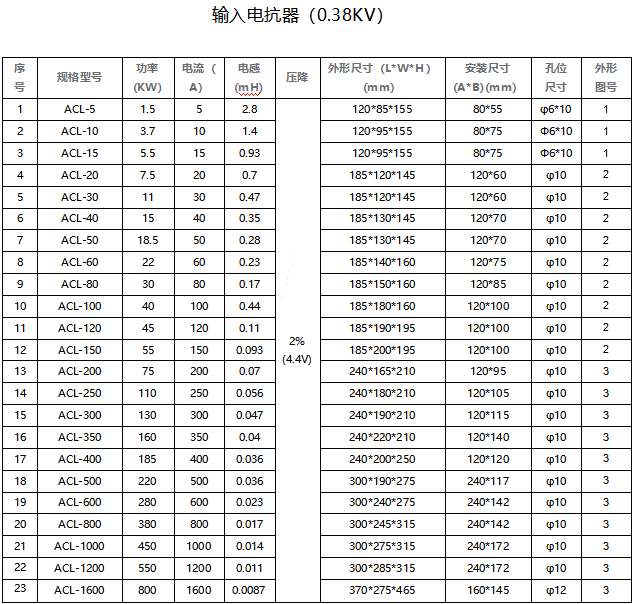

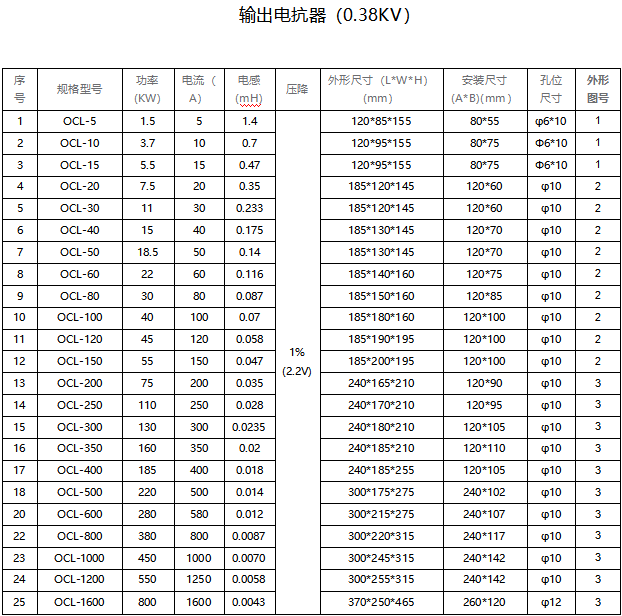

五、選型表
（1） 以上外形尺寸只有標準工作電壓380V，電抗率(輸入2%/輸出1%)，其余型號尺寸按實際為準，如有特殊要求要標注說明，(如工作電壓，額定電流，電抗率,特殊情況告知工作電壓，額定電流、電感)與設計技術人員溝通；
（2） 以上外形尺寸誤差±15mm，安裝尺寸±5mm；

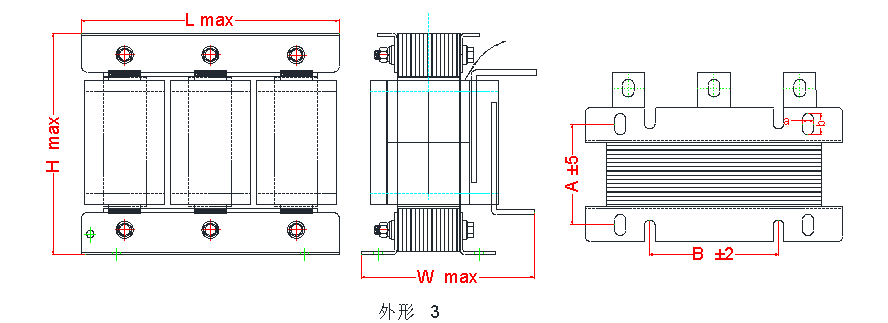

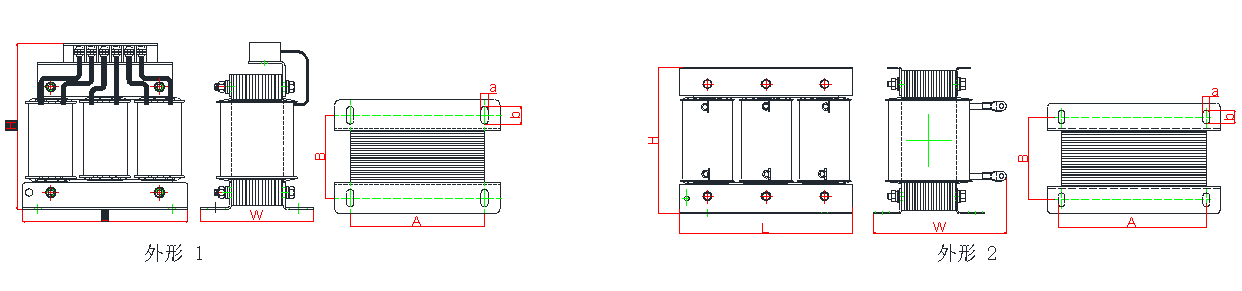

（3）以上表格尺寸對應下圖標注位置。
（4）以上尺寸單位按。
